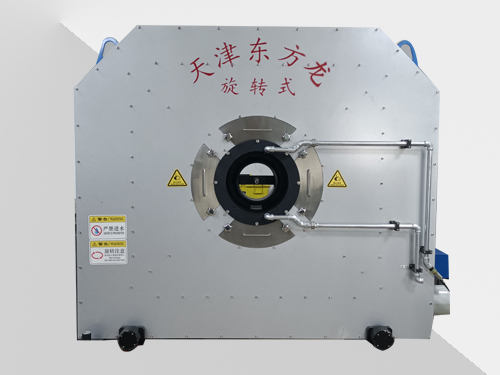

用途：對紅熱狀態的高速線棒材、螺紋鋼、方鋼、扁鋼等進行幾何尺寸實時在線檢測，并將檢測結果實時傳送到顯示終端。當測量數據異常時，系統將發出聲光報警。為軋鋼提供智能化外型尺寸檢測服務。
檢測品種：棒線材、螺紋鋼、方鋼、扁鋼
測量原理：激光掃描法；
測量方式：旋轉式測量；
安裝方式：吊裝式或移動式
型號及技術參數：
|
型號
|
測量范圍
|
允許偏差
|
安裝位置
|
|
GDC-J350-JX
|
5-50mm
|
≤±0.015（圓、方、扁）±0.06（螺紋鋼）
|
可在預精軋后、精軋后、減定徑后
|
|
GDC-J360-JX
|
5-60 mm
|
≤±0.02（圓、方、扁）±0.06（螺紋鋼）
|
|
GDC-J3100-JX
|
5-100mm
|
≤±0.02（圓、方、扁）
|
可在中軋或精軋后
|
|
GDC-J3150-JX
|
5-150mm
|
≤±0.03（圓、方、扁）
|
|
GDC-J2200-JX
|
5-200mm
|
≤±0.04（圓、方、扁）
|
|
GDC-J2300-JX
|
5-280mm
|
≤±0.06（圓、方、扁）
|
|
GDC-J2400-JX
|
5-360mm
|
≤±0.06（圓、方、扁）
|
整套設備標準配置：控制柜、測量車、電氣控制箱、LED顯示屏、冷卻除塵系統及配套設施。
適應軋制速度：≤120m/s
適應軋制溫度：≤1200℃
|
